Симптомы

• На этикетке не отображаются картинки/логотипы.
• Как добавить изображение в шаблон этикетки TSPL.
• Настройка картинок в этикетке TSPL.

Решение

Подготовка картинки

1. Открыть картинку в Paint.
2. При необходимости повернуть: "Повернуть" → выбрать нужный угол.

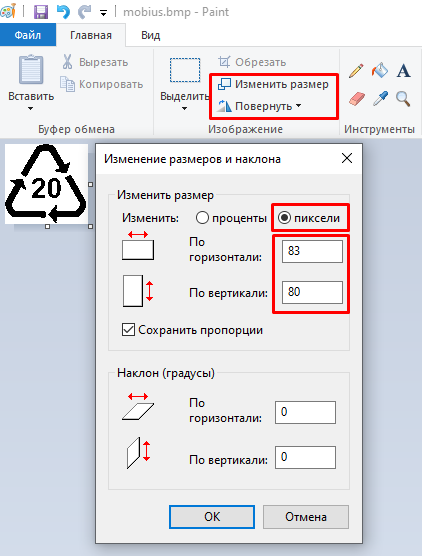

3. Нажать "Изменить размер" → выбрать "Пиксели".
   Ввести нужные значения ширины и высоты: Для 300 DPI: 1 мм = 11,8 точек (пикселей).
   Пример: Картинка размером 7x7 мм при 300 DPI будет иметь размер 83x83 пикселя.

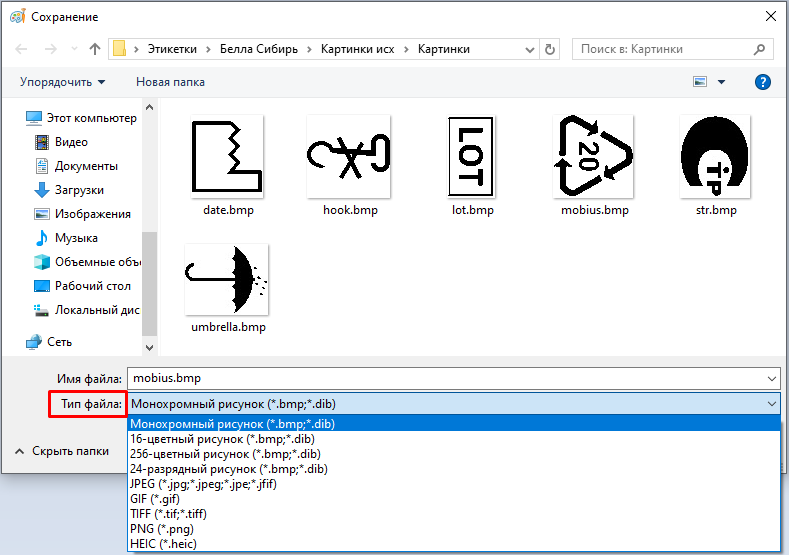

4. Сохранить как BMP.
   В выпадающем списке "Тип файла" выбрать "Монохромный точечный рисунок".

Расчет координат и позиционирование

Начало координат (0,0) всегда находится в верхнем левом углу области печати.
• Ось X - Расстояние от левого края этикетки (лево → право).
• Ось Y - Расстояние от верхнего края этикетки (верх → низ).

Координаты задаются для левого верхнего угла самого изображения.
Например, если указать PUTBMP 100, 200, "logo.bmp", то верхний левый угол картинки будет помещен в точку с координатами X=100, Y=200.

Расчет координат: Для 300 DPI используйте соотношение 1 мм = 11,8 точек.

Внесение изменений в шаблон TSPL

1. Открыть файл шаблона этикетки с расширением .tmpl, подготовленный по статье.
2. Вставить команду вывода картинки PUTBMP X, Y, "logo.bmp" после команды CLS.

CLS
PUTBMP 755, 236, "eac.bmp"
PUTBMP 755, 330, "fcs.bmp"
PUTBMP 755, 425, "mobius.bmp"
... //Остальные объекты
PRINT 1, 1

Загрузка в 1С

Загрузить обновленный шаблон, используемый шрифт и файлы картинок в 1С по статье.
