Цели тестирования

Определить применимость камер для работы с образцами различной высоты без перенастройки фокуса

Тестовые образцы

Общие сведения для всех образцов

• На крышки нанесены этикетки с кодом DataMatrix
• размер этикетки - 14х14 мм, размер кода - 9.5х9.5 мм, 22х22 модуля.
• размер модуля 0.43 мм

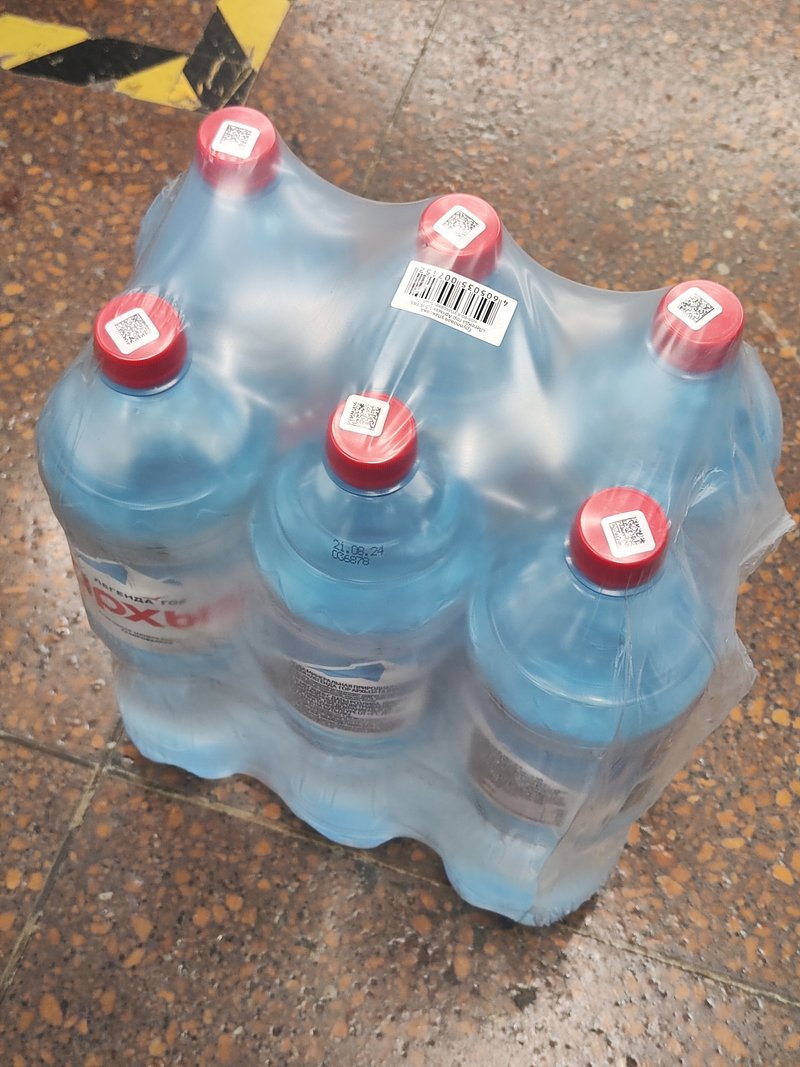

1. Ахрыз 1.5л, упаковка 3х2

Необходимая площадь сканирования 210х120 мм
Высота продукта 340 мм

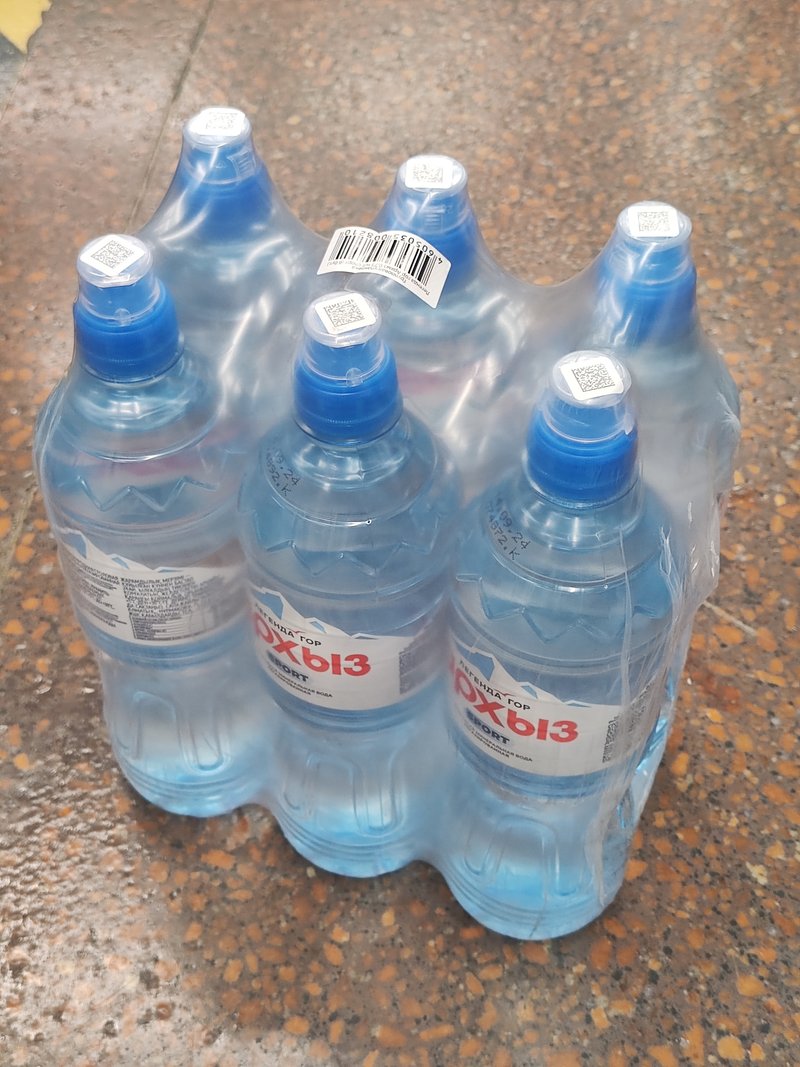

2. Ахрыз 0.75л, упаковка 3х2, спортивная пробка

Необходимая площадь сканирования 170х95 мм
Высота продукта 270 мм

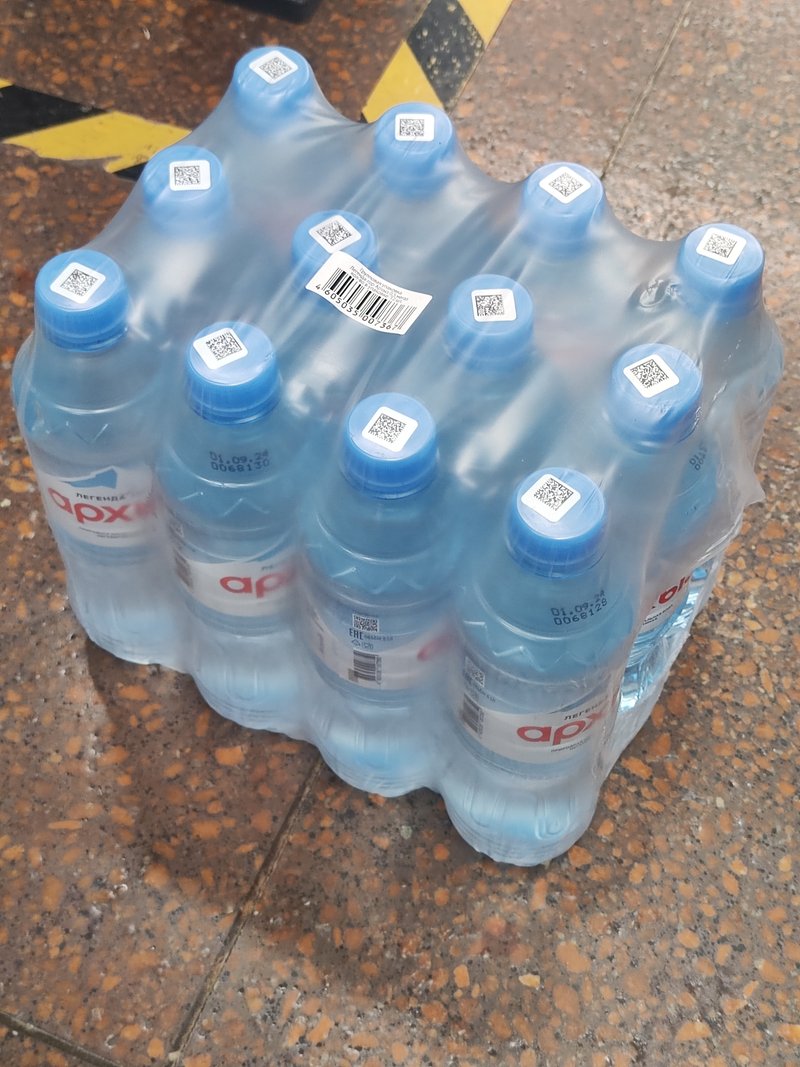

3. Ахрыз 0.5л, упаковка 4х3

Необходимая площадь сканирования 210х150Высота продукта 230 мм

Тестовый стенд

Образцы располагались на полотне конвейера, над ними на портале размещалась камера. Высота установки камеры подбиралась таким образом, чтобы обеспечить сканирование всей площади самого высокого образца.

После установки камеры производилась регулировка фокуса камеры по образцу №2.

Съемка производилась при искусственном освещении шоурума при полностью включенных светодиодах камер.

Скриншоты экрана IDVMS создавались при указанных выдержке и усилении, скриншот штрихкода для оценки фокуса делался в масштабе 100% и увеличенной выдержке камеры.

Камера MV-ID5060M-08S-WBN

• Высота установки от полотна конвейера до объектива - 550 мм
• Высота от полотна конвейера до перекладины - 700 мм
• Выдержка - 400
• Усиление - 20

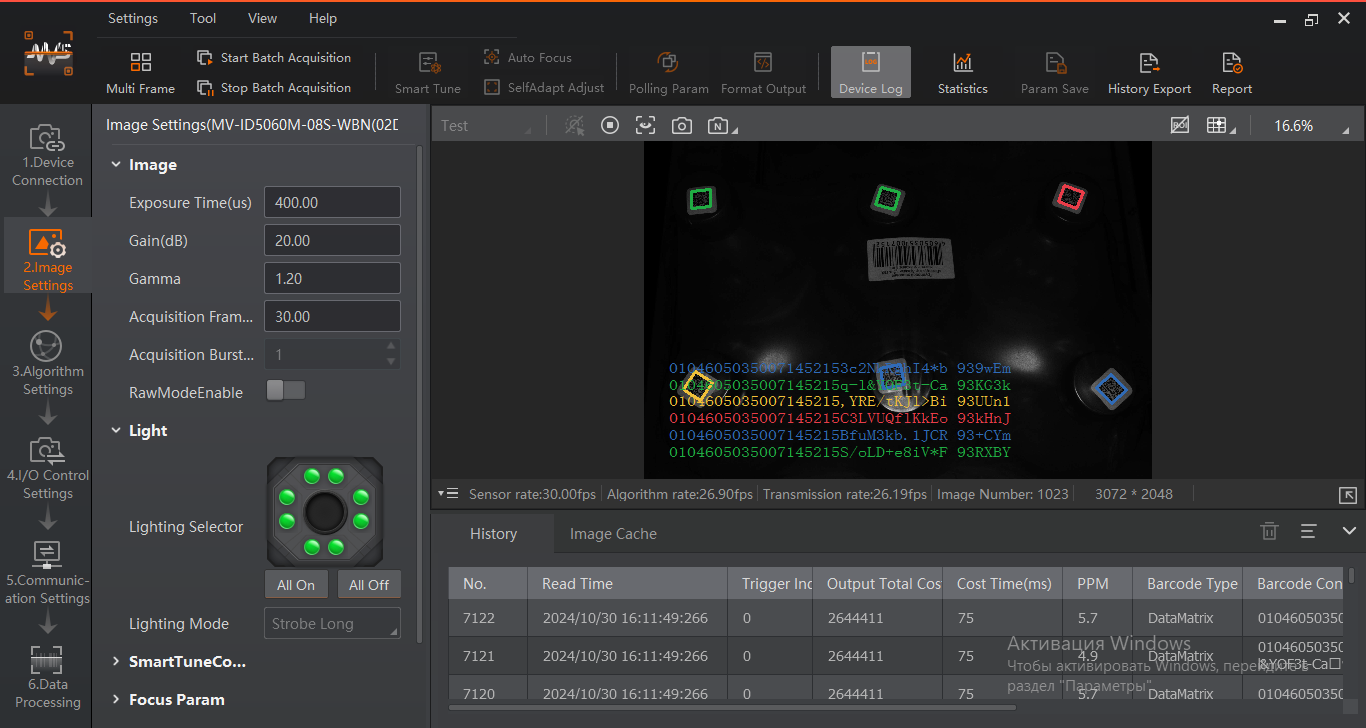

Образец №1

PPM - 5.7Время - 75 ms

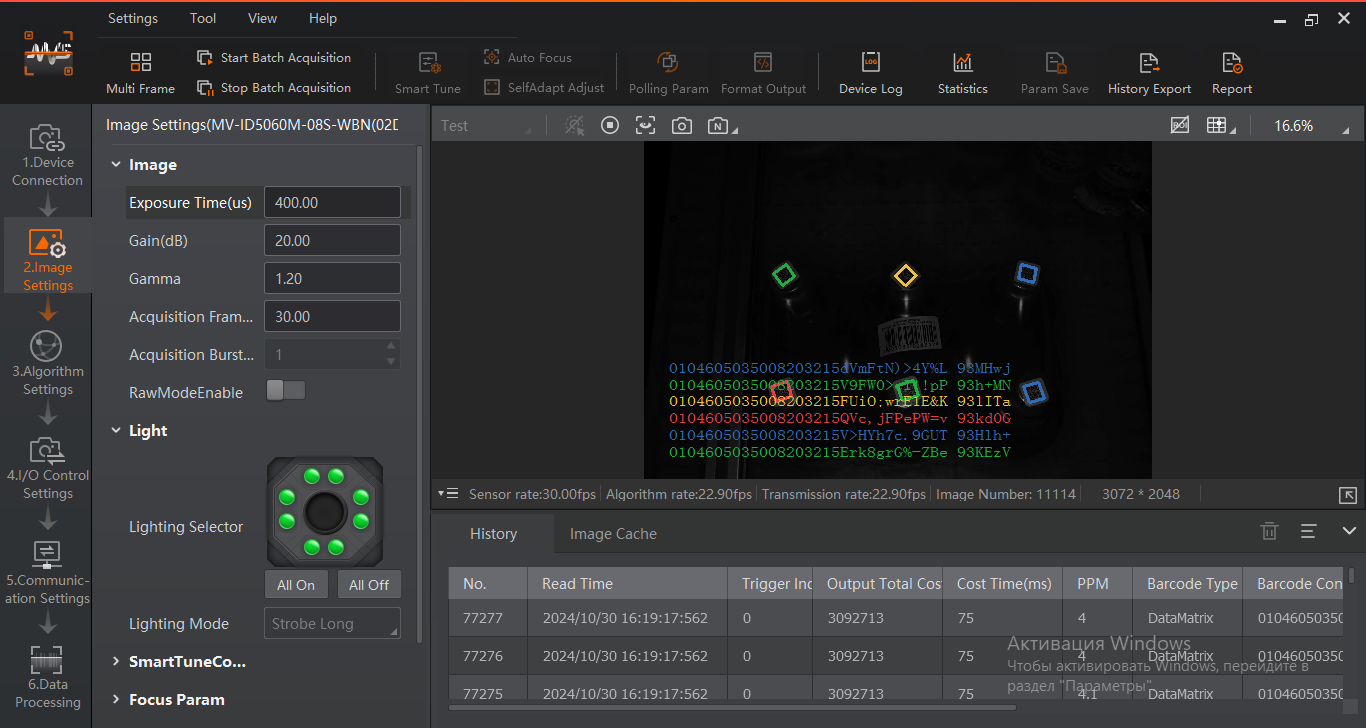

Образец №2

PPM - 4Время - 75 ms

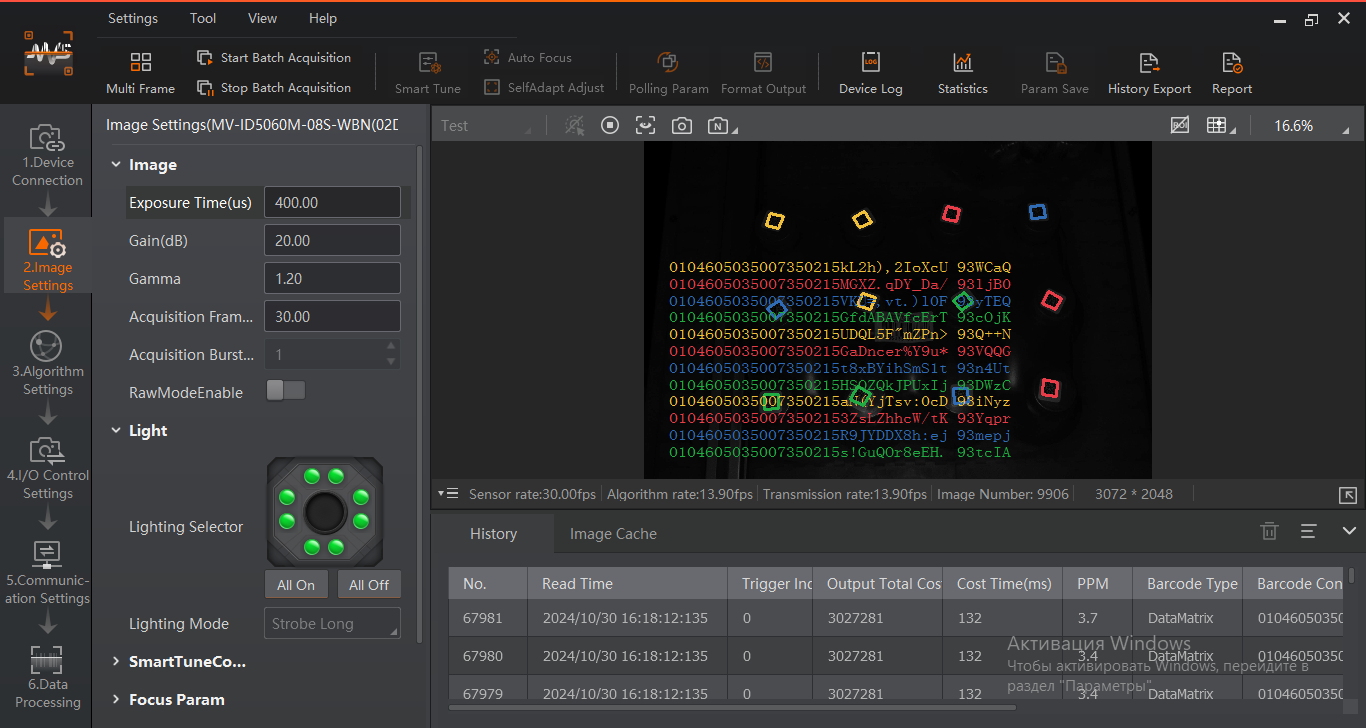

Образец №3

PPM - 3.7Время - 132 ms

Камера MV-ID3016M-12S-WBN

• Высота установки от полотна конвейера до объектива - 870 мм
• Высота от полотна конвейера до перекладины - 960 мм
• Выдержка - 400
• Усиление - 20

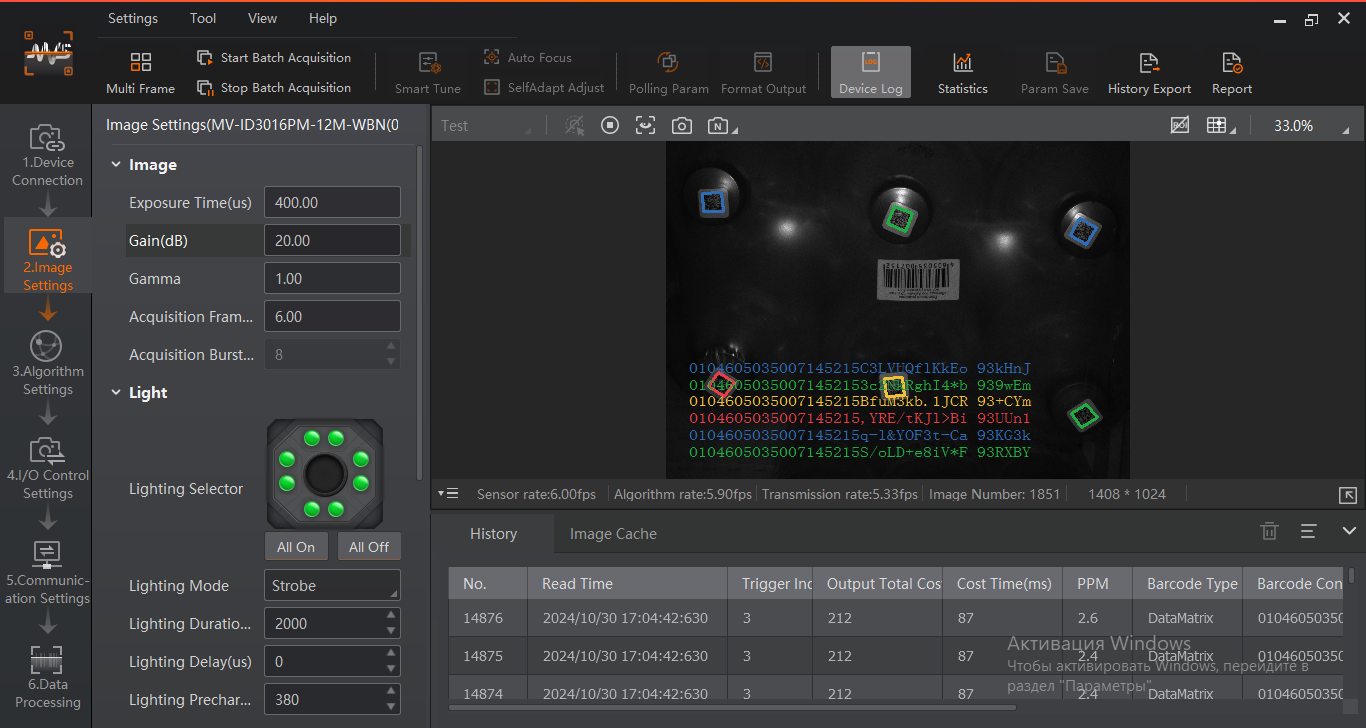

Образец №1

PPM - 2.4Время - 87 ms

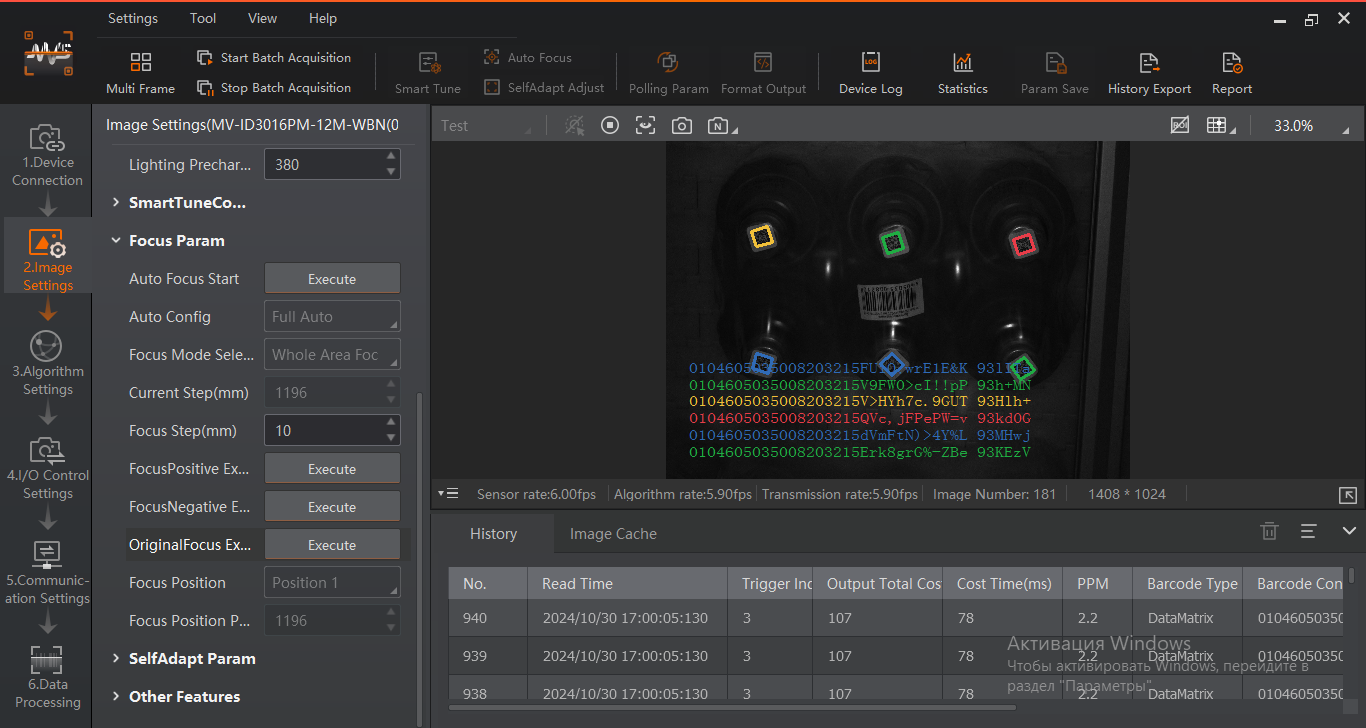

Образец №2

PPM - 2.2Время - 78 ms

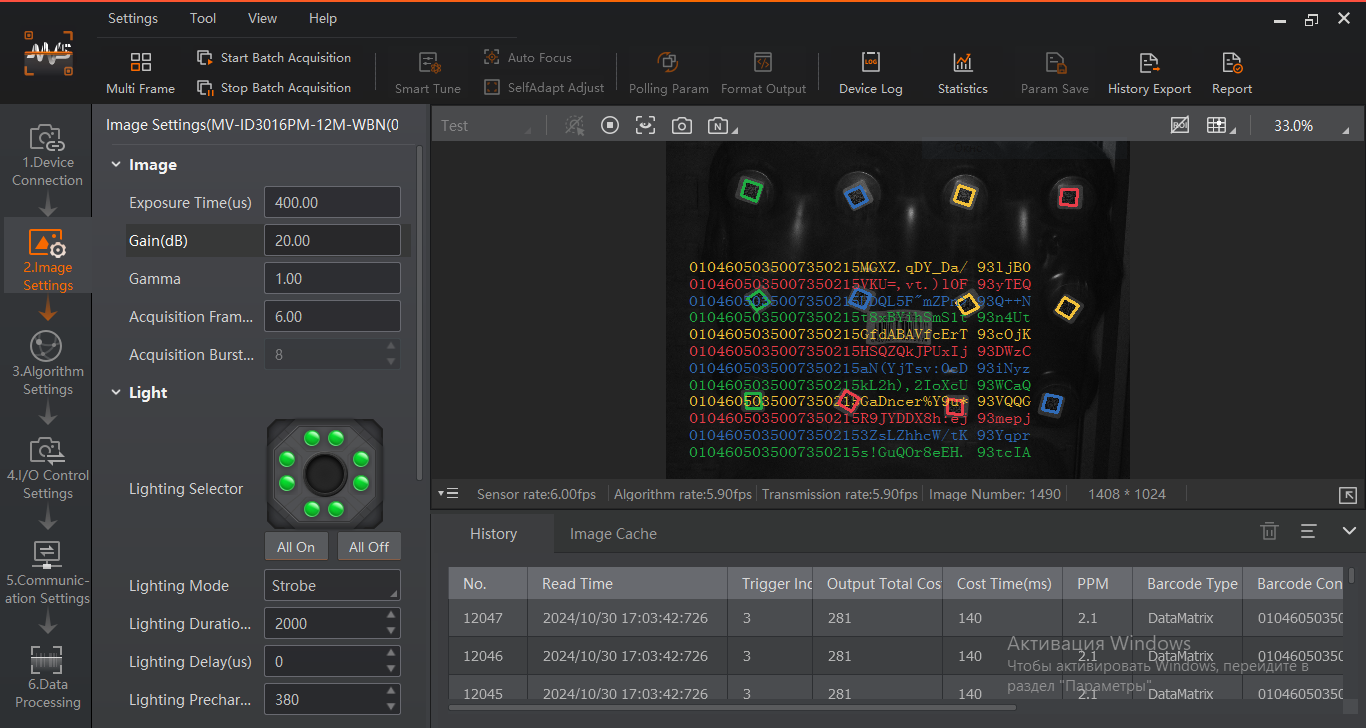

Образец №3

PPM - 2.1Время -140 ms

Камера MV-ID3050M-08S-WBN

• Высота установки от полотна конвейера до объектива - 570 мм
• Высота от полотна конвейера до перекладины - 670 мм
• Выдержка - 400
• Усиление - 20

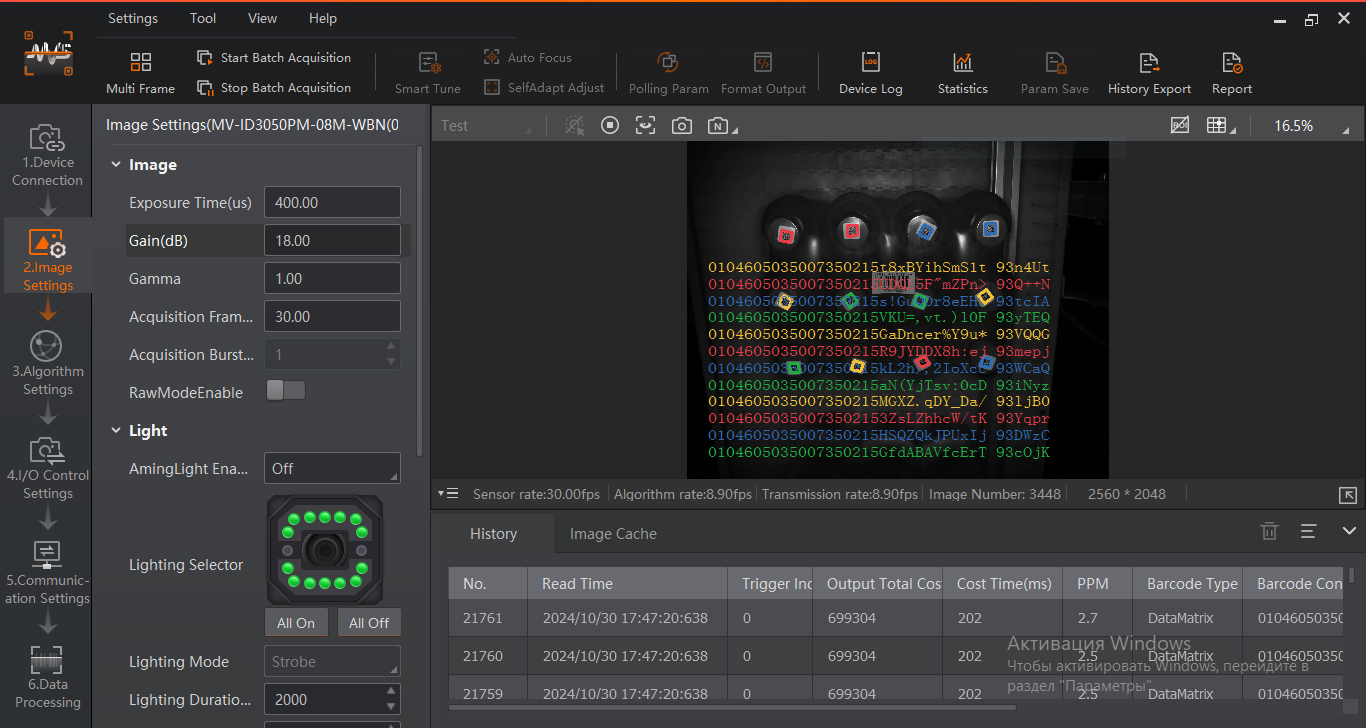

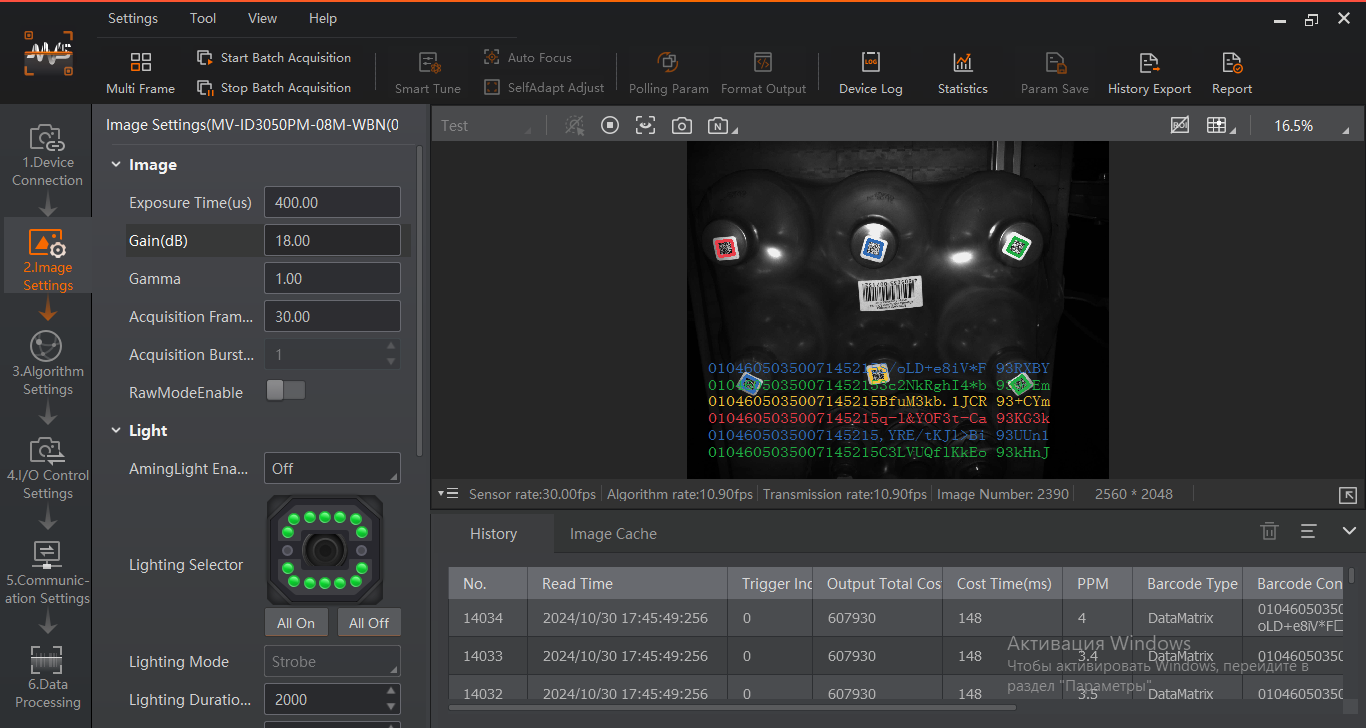

Образец №1

PPM - 3.5Время -148 ms

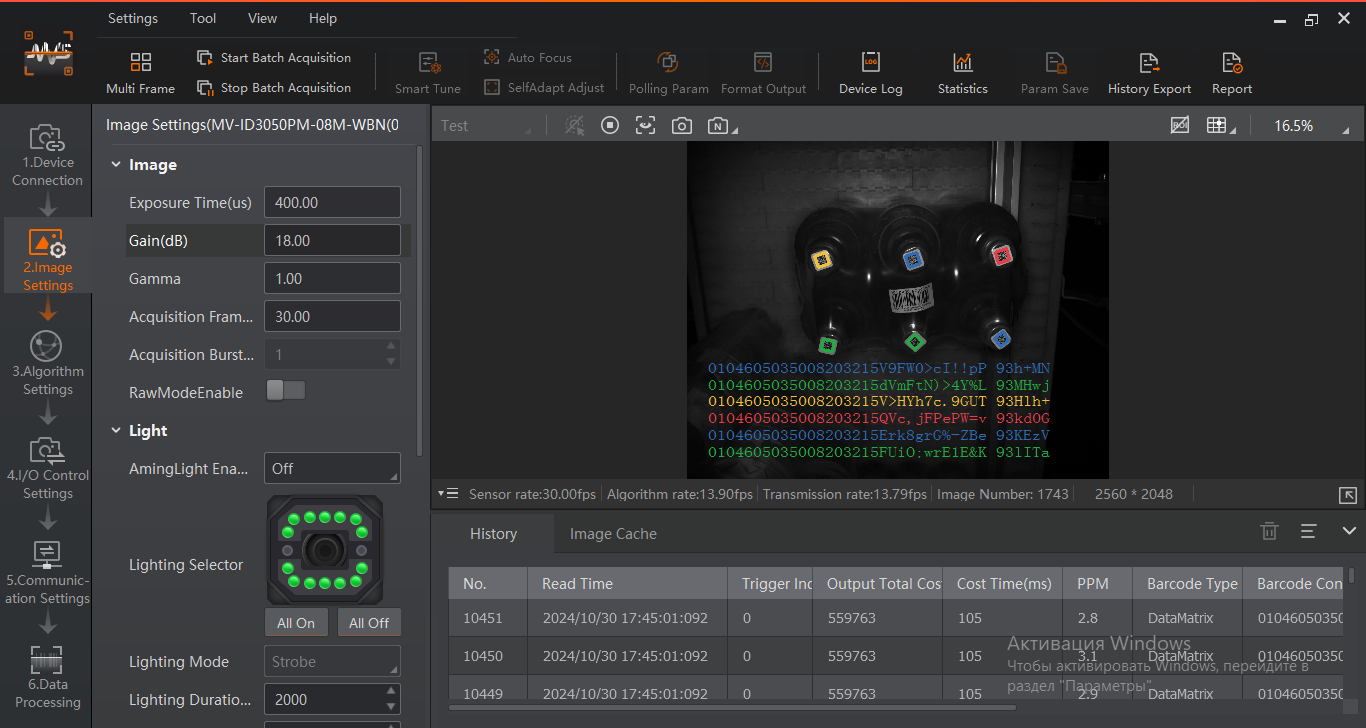

Образец №2

PPM - 2.8
Время -105 ms

Образец №3

PPM - 2.5Время - 202 ms

Камера MV-ID5060M-12S-WBN

• Высота установки от полотна конвейера до объектива - 680 мм
• Высота от полотна конвейера до перекладины - 830 мм

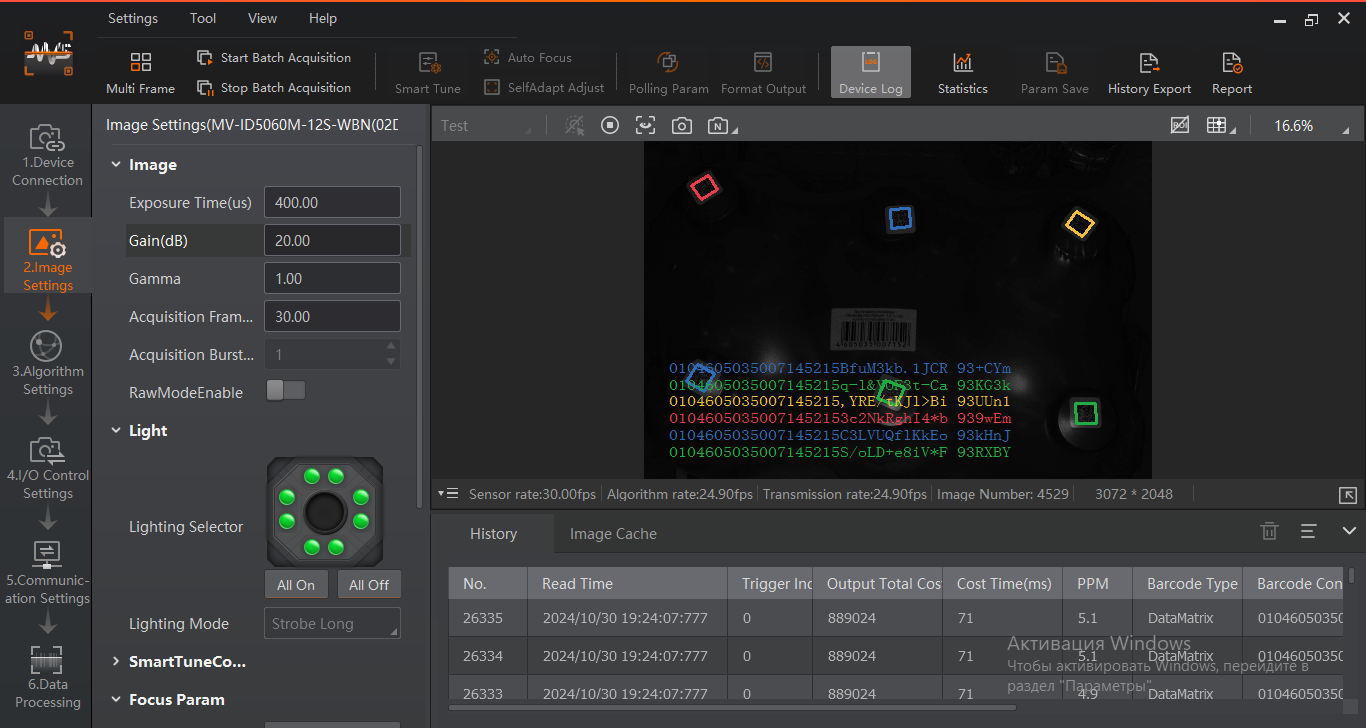

Образец №1

PPM - 5.1Время - 51 ms

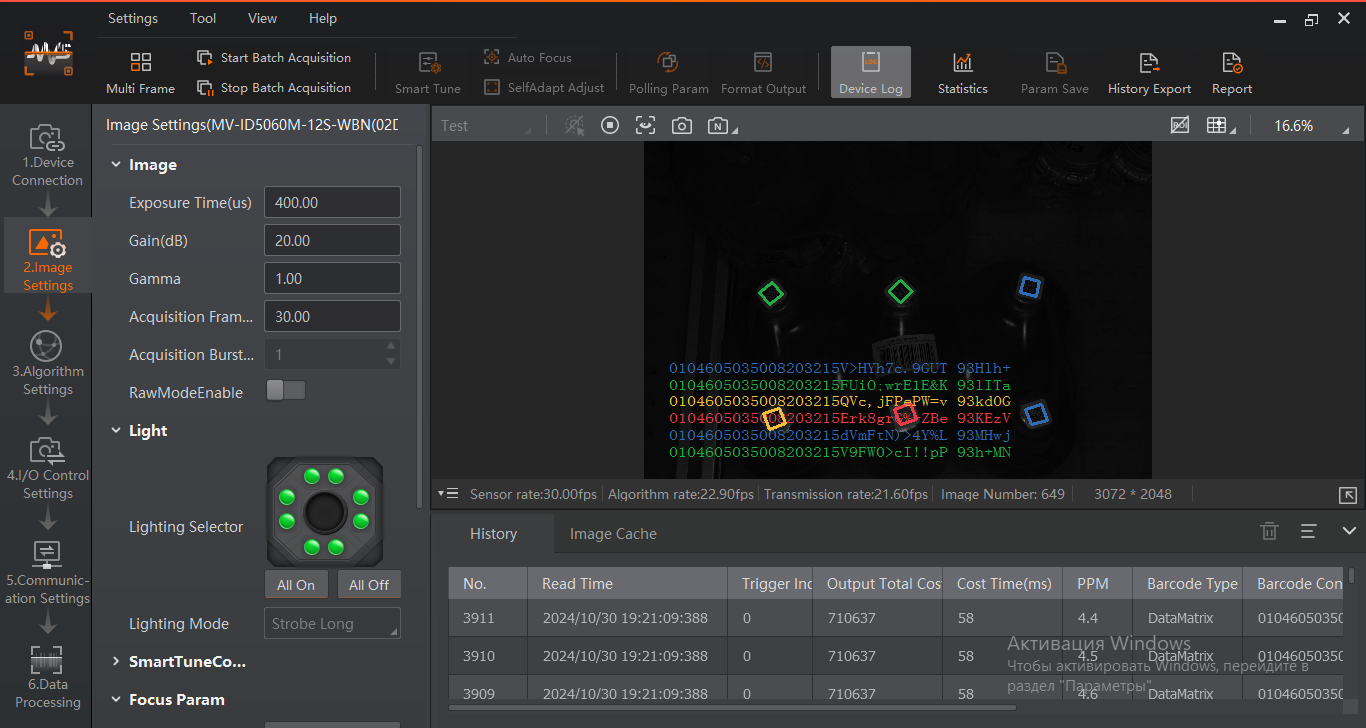

Образец №2

PPM - 4.4Время - 58 ms

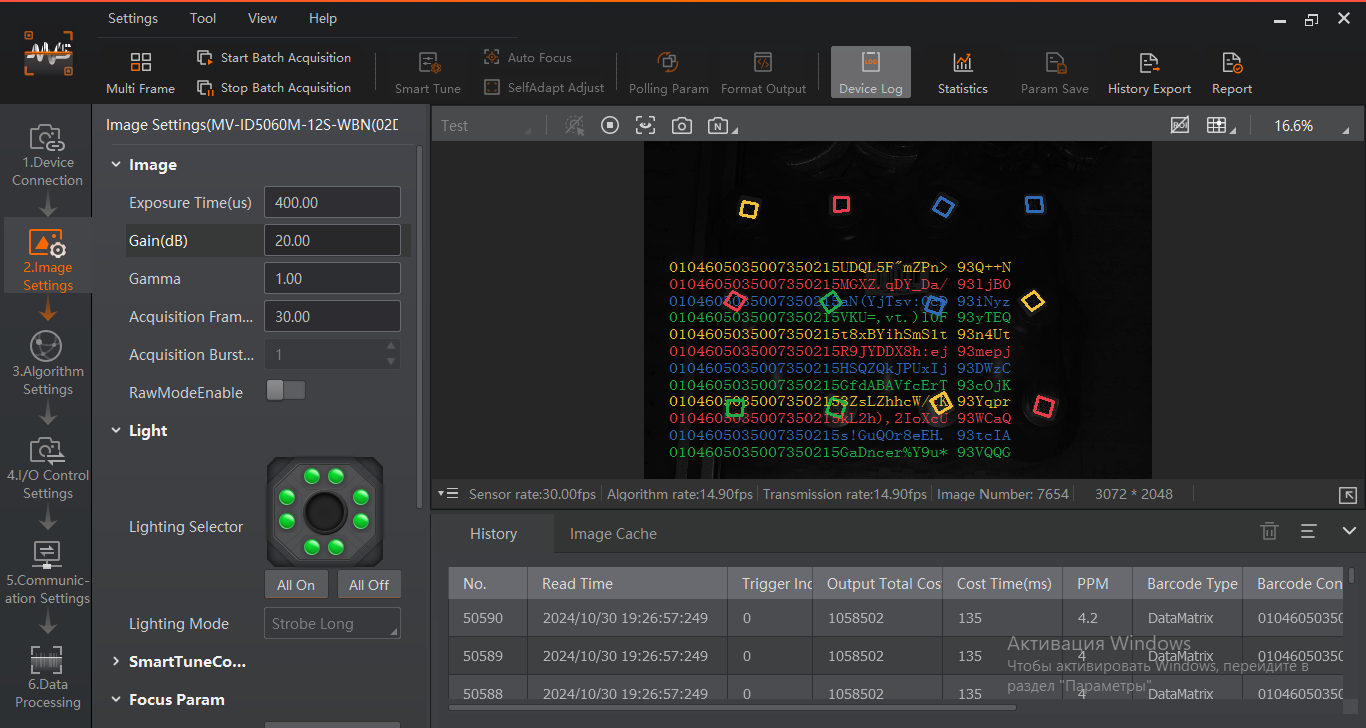

Образец №3

PPM - 4.2Время - 135 ms
